|
聚酰胺—酰亚胺的强度是当今世界上任何工业未增强塑料不可比拟的，其拉伸强度超过172MPa，在1.8MPa负荷下热变形温度为274℃。
Torlon聚合物在制造后还可能进行固态聚合物，通过后固化增加分子量提供更优良的性能。后固化在260℃下发生，固化所需的时间和温度主要取决于零件的厚度和形状。
它可在260℃下长期使用，300℃下不失重。450℃左右开始分解。其粘接性、柔韧性及耐碱性更佳，可与环氧树脂互混交联固化，耐磨性良好。

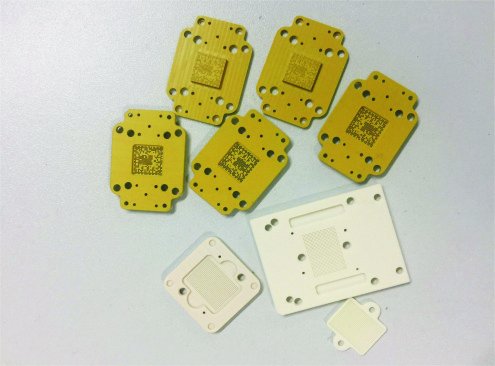

聚酰胺—酰亚胺具有优良的机械性能，本色料拉伸强度为190MPa。模制塑料主要用于齿轮辊子，轴承和复印机分离爪等。它具有良好的耐烧蚀性能和高温、高频下的电磁性，可作飞行器的烧蚀材料、透磁材料和结构材料。它对金属和其它材料有很好的粘接性能，适用作漆包线漆、浸渍漆、薄膜、层压板材、涂层和粘合剂。例如：用它制作的漆包线已用于H级深水潜水电机上压板用于印刷线路板和插座；薄膜作绝缘包扎材料。

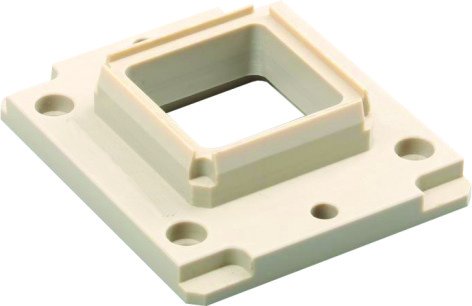

PAI聚酰胺—酰亚胺（PAI）型材的性能完善，应用广泛且久经验证，有挤出和模压两种级别。在高温应用场合，该款高级材料既有绝佳的机械性能，又有非常好的尺寸稳定性。
PAI是较高性能、可熔融的塑料。它具有出众的耐高温性能。在高负载压力、持续温度达260℃时，仍可工作。相比大部分高级工程塑料，由型材加工而成的部件具有更高的抗压强度和抗冲击强度。

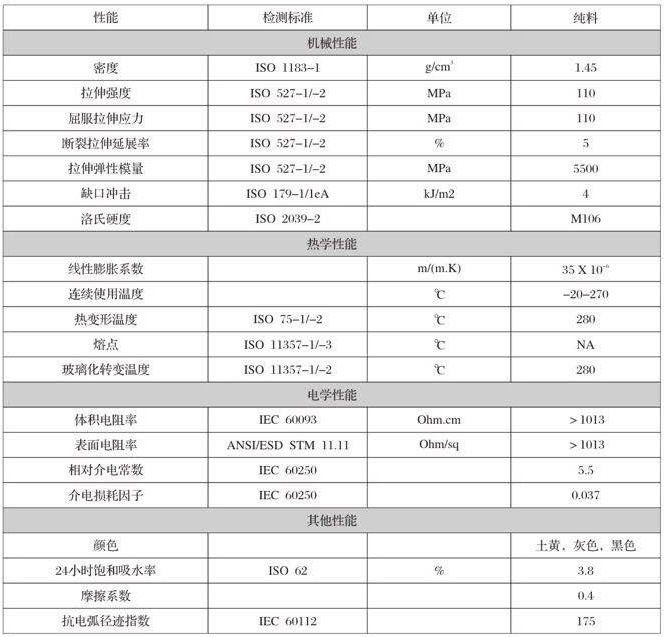

PAI极低的线性热膨胀系数及较高的抗蠕变性，使它具有绝佳的尺寸稳定性。PAI是一种无定形材料，玻璃化转变变温度为280℃。 |
